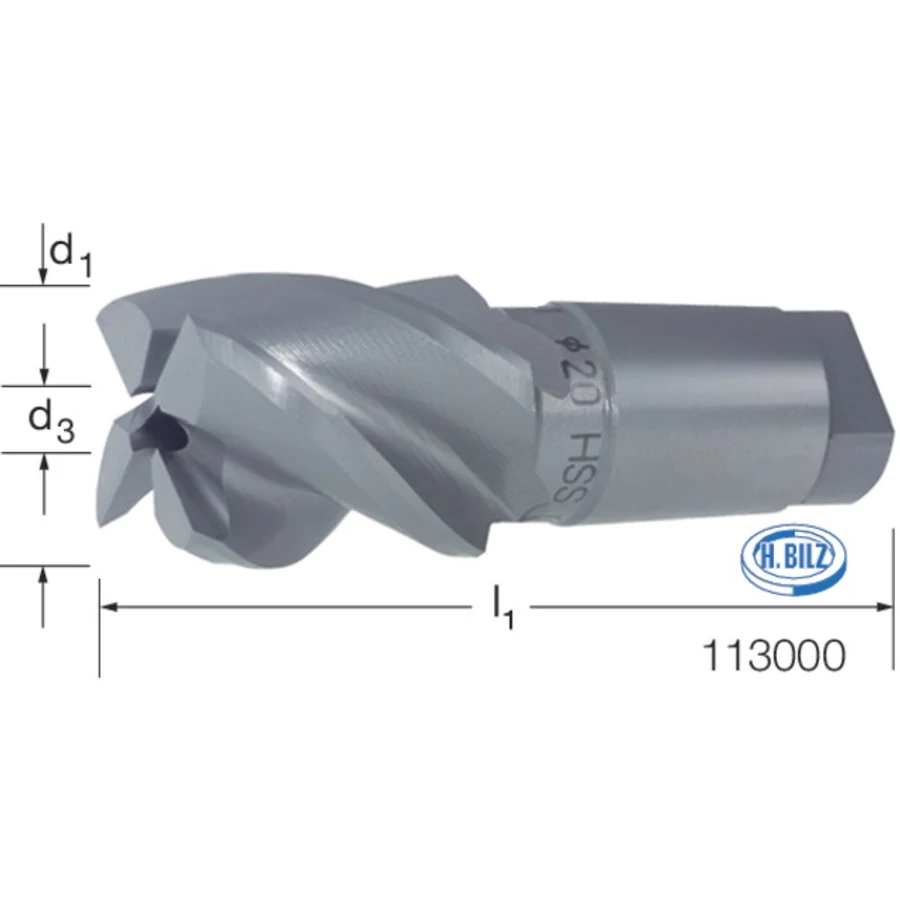

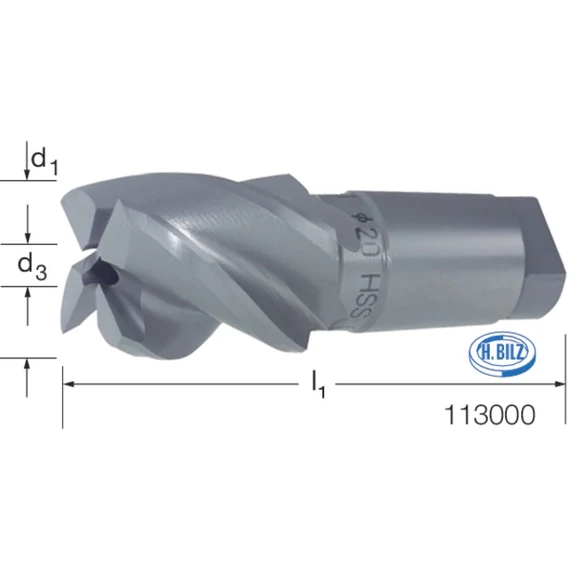

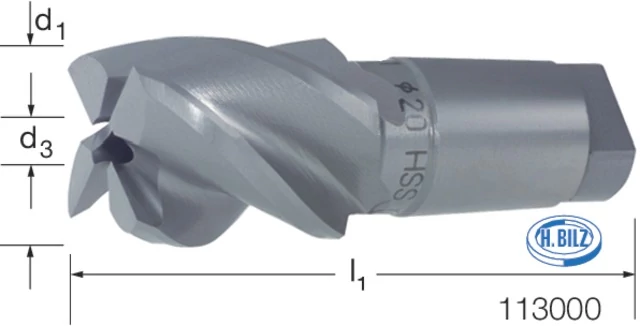

BILZ 113000 30,0 Csapos süllyesztő kombinált rendszer, Síksüllyesztő HSS

Katalógusszám: A300401
Kivitel:
A BILZ süllyesztő rendszer egy 3 részes kombinációból áll: Süllyesztő - csap - tartó. Minden alkatrész nagy pontossággal készül és megbízhatóan működő, nagy körfutási pontosságú szerszámot képez. A süllyesztők átmenő furattal rendelkeznek, amelyben a hozzá tartozó vezetőcsap szabadon fut. A két kontraanya biztonságosan rögzíti.
A vezetőcsap ezáltal mozogni képes, a szükséges stabilitás elveszítése nélkül. A mindenkori vonatkoztatási méretek illeszkednek minden megfelelő méretű süllyesztőhöz. Ebből sokfajta kombinációs lehetőség adódik. A süllyesztőt és a csapot a tartóba kell helyezni. A kónuszos befogó kúp (kúpos rögzítés) az egész szerszám minden alkatrészét stabilan összetartja.

Méret = Hozzávaló vezetőcsap (lásd 113800).
Hozzávaló tartó (lásd 113800-tól).

¹⁾ Keményfém süllyesztőknél, 113050, a vezetőcsap és a keményfém vágóél közé egy távtartó gyűrűt kell beszerelni.
