Leírás
Katalógusszám: GZ1301050
Kivitel:

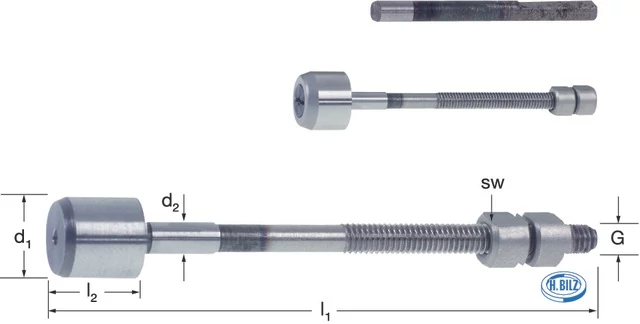

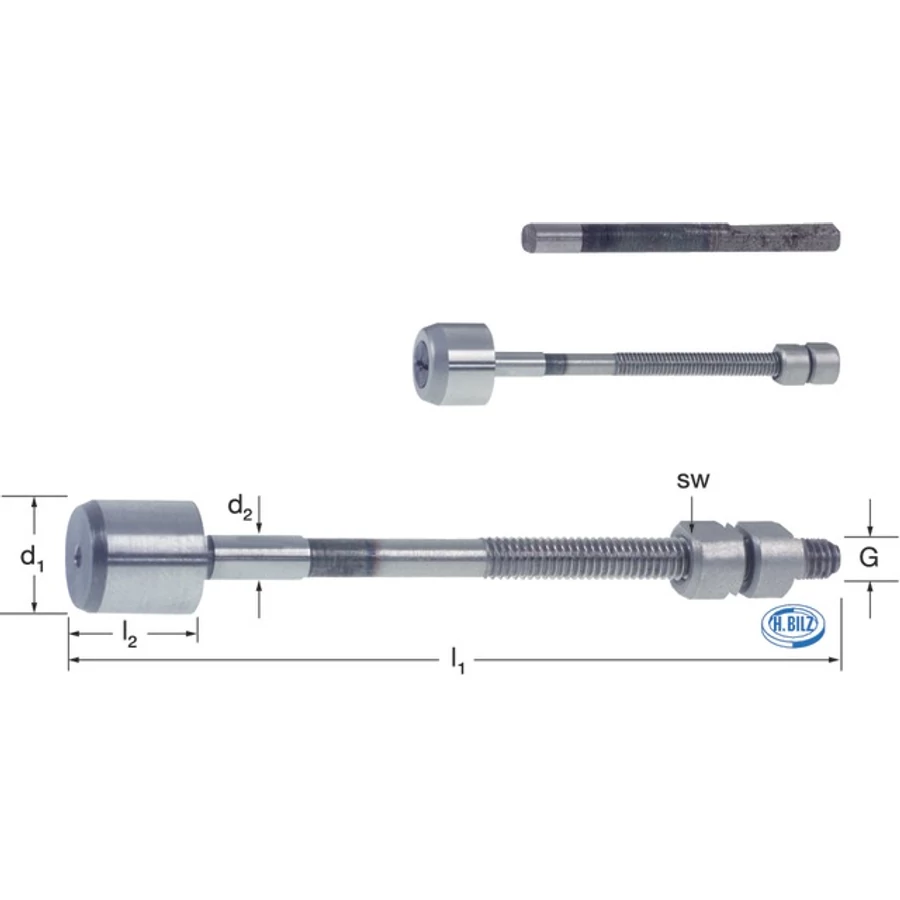

- a Bilz vezetőcsapok 3 típusban készülnek
- a mindenkori vonatkoztatási mérethez igazodva:
1) 0 méretű süllyesztőkhöz, egyrészes kivitelben oldalsó csavaros rögzítéshez
2) 1-5 méretű süllyesztőkhöz, egyrészes kivitelben ellenanyákkal
3) 2-5 méretű süllyesztőkhöz, kétrészes kivitelben, amely tartócsavarból, vezetőperselyből és ellenanyákból áll
Felhasználás:
A süllyesztők jó megvezetését a vezetőcsapok biztosítják a pontos munkavégzés érdekében. A megadott méretek a megfelelő vonatkoztatási méret minden süllyesztőjéhez illeszkednek. Ezért széleskörű kombinációs lehetőségeket biztosítanak.
Szerelés:
Zsírozza be a vezetőcsap1 d jelű felületét, helyezze a süllyesztő furatába, csavarja fel az anyákat, állítsa be a hézagot és biztosítsa az ellenanyával. A vezetőcsapnak beépített állapotban könnyen kell forognia. A hézag értéke normál esetben 0,1 mm.
Keményfém süllyesztőknél (113050) a vezetőcsap és a keményfém vágóél közé egy távtartó gyűrűt kell beszerelni!
Szállítási terjedelem:
Távtartó gyűrűvel.
Rendelési példa: 5 darab 113800 GZ 2/4,0
